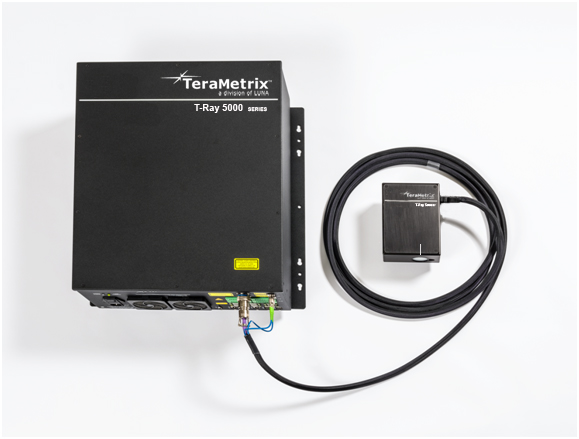

产品聚光灯：T-RAY®5000太赫兹控制单元
T-RAY®5000智能太赫兹控制单元（TCU）是T-Gauge®传感器配置的核心。TCU包括短脉冲激光器，时间延迟轨，数据收集电子产品和强大的计算引擎。通过10ms或1ms的波形采集时间，根据配置，智能TCU是最快，全功能的时域Terahertz Controller可用。
适用于工业和科学应用中的TCU监测和控制THZ生成和检测的所有方面。它将精确控制的光学信号提供给太赫兹发射器和接收器，或T-Gauge®传感器头，使它们能够生成和接收太赫兹信号。测量数据以高达1kHz的速率在控制单元内处理，使T-ray®5000成为可用的最快的太赫兹系统之一。
由T-Gauge®传感器头生成的数据并由T-ray®5000控制单元处理，使得同时可以多次测量产品。一个T-Gauge®传感器可以在单次通过中测量样品的基重，卡钳厚度，多层厚度和密度。bob综合平台
连接到单独的发射器和接收器，T-RAY®5000控制单元可以执行光谱测量以及传输和反射成像。
T-RAY®5000控制单元和附件与适合工业环境的强大连接点和接口连接。适用的连接可用于允许与大多数QC系统或实验应用的无缝集成。行业标准接口连接与T-Gauge®传感器直接进行集成。
TCU目前有4个变化，每个变化具有不同的高速延迟（HSD），其确定波形长度和速度。作出决定TCU配置最佳适合您的需求可以基于以下因素：
- bob综合平台样品的厚度：两个表面的反射必须在时间窗口中
- 所需的测量速率：如果需要高速测量，可能需要使用1000 Hz系统
- 波形平均：对于一些困难的测量，它有助于平均几个测量值，以提高带宽（波形平均）或精度（测量平均值）。这可能需要1000Hz系统，使得即使具有至少100Hz的平均值，也会保持至少100Hz。
- 性能绑架破碎机：在TCU的给定波形采集速率下，始终找到最佳性能，用于TCU的给定波形采集率（即1000Hz的80PS和100Hz的320PS）。
TCU型号指定HSD，工业界面的配置以及固态驱动器是否是内部或外部的。型号是TCU5xYZ的表单，其中X，Y和Z的选项如下。
x指定SSD是否在TCU中，或者它是可拆卸的。
| x选项 | |
| 2 | 内部SSD. |
| 3. | 外部SSD |
Y指定是否存在工业界面，其包括附加（共享）以太网端口，6个编码器输入，16个数字输入和16个数字输出。
| y选项 | |
| 1 | 工业界面 |
| 2 | 没有工业界面 |
z指定高速延迟的选择。
| z选项 | |||
延迟长度（PS） |
延迟长度（反射，mm） |
波形采集率（Hz） |
|
0. |
320. |
48. |
100. |
1 |
80 |
12. |
1000 |
2 |
160. |
24. |
1000 |
3. |
700 |
105. |
100. |
上述延迟（mm）的长度用于在空气中繁殖。由于光线在通过材料时减慢，因此可以通过THz频率的折射率降低可以测量的产品的最大厚度。bob综合平台对于泡沫，该指数可以低至1.1，而对于陶瓷，它可以是3或更高。
有关Terametrix测量系统的更多信息，并且T-RAY®5000太赫兹控制单元可以帮助提高您的制造过程联系我们的团队。
